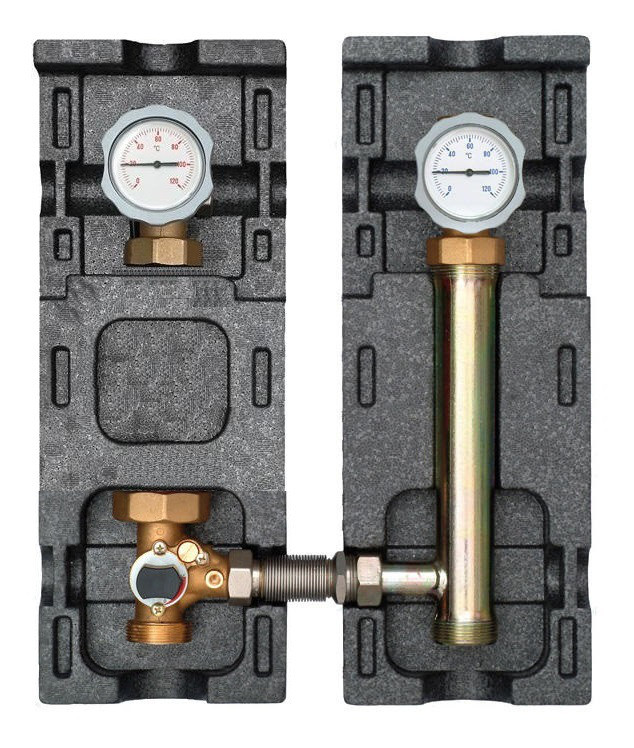

Насосна група V-MK 1 1/4" змішувальна без насосу нова ізоляція

Насосна група V-MK 1 1/4" змішувальна без насосу нова ізоляція

Насосна група V-MK Meibes без насоса застосовується для подавання у разі радіаторного теплопостачання або на контур теплої підлоги теплоносія та підтримки певної температури не більш ніж +110 °C завдяки змішуванню з охолодженим носінням зі зворотної лінії. Змішувач, відповідно, і лінія подавання в групі V-MK зліва. Балансування розподілу робочого середовища й настроювання відбувається за допомогою змішувального триходового крана на лінії подавання. Міжосьова відстань подаваючої та зворотної ліній, з'єднаних вставкою, становить 20-25 см. Для автоматичного домішка рекомендується під'єднання додаткового електропривода. Для постійного підмішування та збільшення його рівня можна використовувати додатковий байпас. Насосна група Meibes V-MK виготовлена з латуні та сталі з міцними та надійними ущільнювачами EPDM і PTFE.

Технічна інформація

1 — макс. потужність за швидкості теплоносія 1,0 м/c, 2 — за 2,0 м/с. Дані потужності обмежені продуктивністю насоса.

Внимание!

1. У цих групах відповідна та зворотна лінія являють між собою окремі блоки та з'єднані розтягувальною вставкою (міжоосьова відстань 200...250 мм). Відповідна лінія можлива тільки ліворуч.
2. До цієї групи перепускний клапан не під'єднується. За потреби його можна встановити на трубопроводах вище насосної групи самостійно.
3. Для встановлення насосної групи V-MK на підлогові розподілники Meibes необхідно використовувати перехідники 1 1/2" НГ х Ду50 Victaulic, арт. 66305.50.
4. Посадкове місце насоса для всіх типорозмірів і модифікацій насосних груп V-UK становить 180 мм. Під час встановлення в групу насосів напором понад 6 м вод.ст. потрібно допрацьовувати термоізоляцію на місці.
