21 360,70 ₴

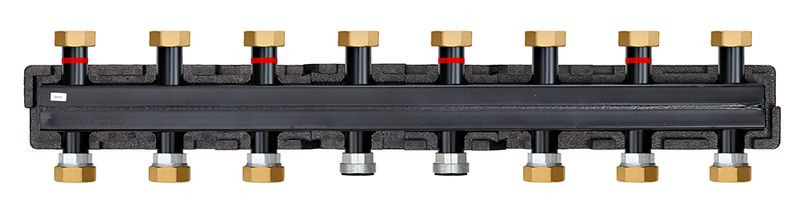

Колектор настінний з чорної сталі до 7 опалювальних контурів (для серії Design, Покоління 8)
Розпридільні колектори з чорної сталі (виробник Meibes, Німеччина).
Область застосування: котельні установки, в яких теплоносій необхідно роздавати декільком споживачам тепла (більш ніж одному) з різними параметрами (витрата теплоносія, гідравлічний опір, температурний графік).
Умови експлуатації:
1) опалювальна система повинна бути закритою (без відкритого доступу атмосферного повітря до теплоносія); 2) максимальна витрата теплоносія через тракт колектора не повинна перевищувати величину 3 м3/год; 3) максимальний робочий тиск - 6 бар; 4) максимальна робоча температура - 110 °С.
Таблиця перерахунку максимальної потужності колектора при різних ΔT:
ΔT, °C | Qmax, кВт | Gmax, м3/год |
---|---|---|
25 | 85 | 3,0 |
20 | 70 | 3,0 |
15 | 52 | 3,0 |
10 | 35 | 3,0 |
Колектори з чорної сталі бувають 2-х типів:
Стандартні – повне гідравлічне розділення подаючої та зворотної ліній;
З перепуском - колектор, який має спеціальну перфорацію між подаючою і зворотною лініями для часткового перепуску теплоносія. Призначений для безпосереднього підключення джерела тепла з вбудованим насосом (але без вбудованого перепускного клапану).
Наименование | Артикул (з перепуском) | Артикул (без перепуску) |
---|---|---|
Колектор на 3 опалювальних контури | 66301.22 | 66301.2 |
Колектор на 5 опалювальних контурів | 66301.31 | 66301.3 |
Колектор на 7 опалювальних контурів | 66301.43 | 66301.4 |
Основні | |
---|---|
Виробник | Meibes |
Країна виробник | Німеччина |
Гарантійний термін | 60 міс |
Максимальна робоча температура | 110 град. |
Максимальний робочий тиск | 6 бар |
Габаритні розміри | |
Висота | 178 мм |
Ширина | 1000 мм |
Глибина | 135 |
Міжосьова відстань | 125 мм |
Основні атрибути | |
Теплоізоляція | Так |
Матеріал корпусу | Сталь |
Спосіб установки | Настінний |
Потужність | 70 кВт |
Розташування | Горизонтальне |
Максимальна пропускна здатність | 3 куб. м/час |
З'єднання | Різьбове |
